Đề kiểm tra kì 1 lớp 8 môn Công nghệ năm 2017 - 2018 THCS Krong
- I. Trắc nghiệm: (3 điểm)Hãy khoanh tròn vào câu trả lời đúng nhất trong các câu sau:
Câu 1: Phép chiếu vuông góc là phép chiếu có các tia chiếu
A. Song song với nhau và vuông góc với mặt phẳng chiếu.
B. Song song với nhau.
C. Cùng đi qua một điểm.
D. Song song với mặt phẳng cắt.
Câu 2:Hướng chiếu của hình chiếu bằng là:
A. Từ dưới lên B. Từ trước tới C. Từ trái sang D. Từ trên xuống
Câu 3:Hình chóp đều được bao bởi các hình gì ?
A. Đa giác đều và hình tam giác cân B. Hình chữ nhật và tam giác đều.
C. Hình chữ nhật và hình tròn. D. Hình chữ nhật và đa giác đều.
Câu 4:Các hình chiếu vuông góc của hình cầu đều là:
A. Hình chữ nhật B. Hình vuông C. Tam giác cân D. Hình tròn
Câu 5:Hình chiếu trên mặt phẳng song song với trục quay của hình trụ là:
A. Hình chữ nhật B. Hình vuông C. Hình tròn D. Tam giác cân
Câu 6:Hình lăng trụ đều được bao bởi các hình gì ?
A. Hình chữ nhật và hình tròn. B. Hình chữ nhật và đa giác đều.
C. Đa giác đều và hình tam giác cân D. Hình chữ nhật và tam giác đều.
Câu 7:Phần vật thể bị mặt phẳng cắt cắt qua được:
A. Kẻ bằng nét đứt B. Kẻ bằng đường chấm gạch
C. Kẻ gạch gạch D. Tô màu hồng
Câu 8:Nội dung của bản vẽ chi tiết bao gồm:
A. Khung tên, hình biểu diễn, bảng kê
B. Bảng kê, yêu cầu kĩ thuật, kích thước.
C. Khung tên, hình biểu diễn, kích thước, yêu cầu kĩ thuật
D. Khung tên, kích thước, yêu cầu kĩ thuật, bảng kê
Câu 9:Đinh vít là chi tiết có ren gì ?
A. Ren ngoàiB. Ren trongC. Cả ren trong và ren ngoàiD. Ren bị che khuất
Câu 10:Đai ốc là chi tiết có ren gì ?
A. Ren ngoài B. Ren trong
C. Ren bị che khuất D. Cả ren trong và ren ngoài
Câu 11:Trình tự đọc của bản vẽ lắp gồm:
A. Khung tên, bảng kê, hình biểu diễn, kích thước, phân tích chi tiết, tổng hợp
B. Bảng kê, yêu cầu kĩ thuật, hình biểu diễn.
C. Khung tên, bảng kê, yêu cầu kĩ thuật
D. Khung tên, yêu cầu kĩ thuật, bảng kê, hình biểu diễn.
Câu 12: Bản vẽ nhà là loại:
A. Bản vẽ lắp B. Bản vẽ xây dựng C. Bản vẽ chi tiết D. Bản vẽ cơ khí
II. Tự luận: ( 7 điểm)
Câu 13 : Quy ước vẽ ren trục và ren lỗ khác nhau như thế nào?(2đ)

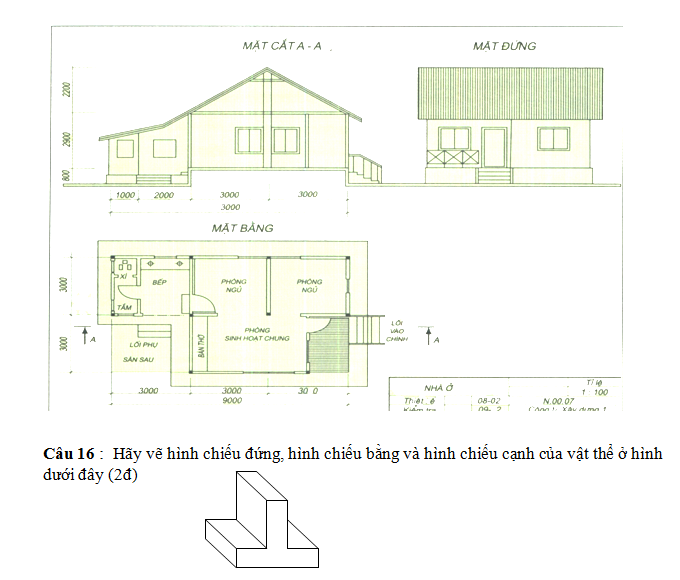

Câu 14: Em hãy giải thích kí hiệu ren sau: M10 x 1? (1đ)Câu15: Em hãy xác định kích thước của phòng sinh hoạt chung, phòng ngủ và hiên của bản vẽ nhà như sau. (2,0đ)
Đáp án đề kiểm tra kì 1 lớp 8 môn Công nghệ năm 2017 - 2018 THCS Krong
I Trắc nghiêm: ( 3đ)mỗi câu đúng 0.25 đ
II.Tự luận: (7điểm)
|
Câu |
Đáp án |
Thang điểm |
|
13 |
* Quy ước vẽ ren trong và ren ngoài khác nhau: - Ren ngoài: Đường đỉnh ren nằm ngoài đường chân ren, vòng đỉnh ren nằm ngoài vòng chân ren - Ren trong : Đường đỉnh ren nằm trong đường chân ren, vòng đỉnh ren nằm ngoài vòng chân ren |
1 đ
1 đ |
|
14 |
- M: Ren hệ mét - 10: kích thước đường kính d của ren - 1 là bước ren |
0,25đ 0,5 đ 0,25đ |
|
15 |
- Kích thước phòng SHC: 4500 x 3000 - Kích thước phòng ngủ: (3000 x 3000) + (3000 x 3000) - Kích thước của hiên: 1500 x 3000. |
0,5đ 1 đ 0,5đ |
